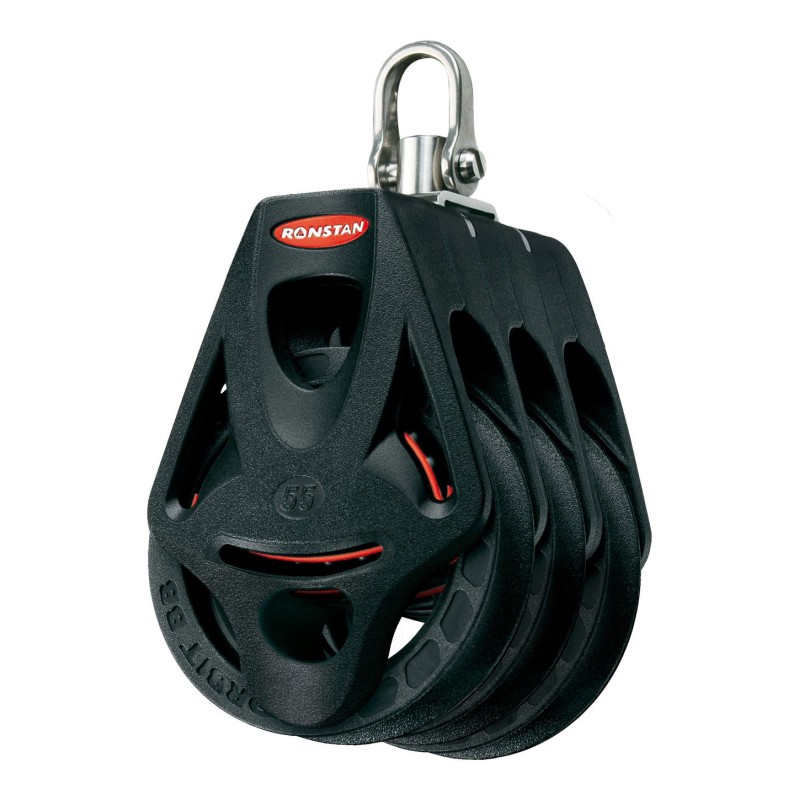

Orbit Block Serie 55, dreifach mit Bügel, Wirbelschäkel

Die Flip-Flop-Blöcke „Small Boat“ drehen sich um die Seilachse, um das Seil so nah wie möglich am Deck zu halten. Sie sind gelenkig gelagert, um vielfältige Ausrichtungen zu ermöglichen. Die Ratchamatic-Versionen laufen bei geringer Belastung frei in beide Richtungen und rasten bei steigender Belastung automatisch in einen Ratschenmechanismus ein, wodurch ein Kraftübersetzungsverhältnis von bis zu 15:1 erreicht wird. Die Auslösekraft der Ratsche lässt sich je nach Kraft des Seglers, seinem Segelstil und der Verwendung des Flaschenzugs auf eine höhere oder niedrigere Belastung einstellen.
Ø der Rolle (mm) 57 mm
Ø der Rolle (Zoll) 2 1/4 Zoll
Max. Seildurchmesser (mm) 10 mm
Max. Seildurchmesser (Zoll) 3/8 Zoll
Maximale Arbeitslast (kg) 136 kg
Maximale Arbeitslast (lb) 300 lb

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 75 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 275 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

• Der weltweit leichteste 55 mm Block


• Extrem kompakter Block mit integriertem Bügel


• Backen aus verstärktem Polymer-Kunststoff, genau so widerstandsfähig aber 10 mal leichter als Chromstahl, garantieren hohe Arbeitslasten


• 40% weniger Reibung durch asymmetrisches Kugellager-Gehäuse

Azetalkugellager, Nylonrollen mit Kohlefaser verstärkt

Rollen: Ø 55 / 35 mm
Für Tau: Ø 10 mm
Gewicht: 101 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 70 g

Länge über alles: 78

Arbeitslast / Bruchlast: 500 / 1000 kg

Befestigung: 3 x M5

Die Kugellager-Ratschenblöcke verfügen über UV-stabilisierte Verbundwangen, Edelstahlnieten (AISI 316), eine innovative Hardcote + PTFE-eloxierte Aluminiumrolle mit Greifflächen und Delrin¤-Kugellagern. Alle Ratschenblöcke sind mit einer Ein-/Aus-Steuerung ausgestattet.
Ideal als Spinnaker-Block.
Rollen Ø 57 mm.
Für Tau mit Ø 10 mm
Höhe: 107 mm
Gewicht: 106 g
Bruchlast: 900 kg
Arbeitslast: 205 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 68 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind.
Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Loop Block extrem leicht und gleichzeitig robust.
Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Der Loop, aus SK75 Dyneema®, wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig.
Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.

BESONDERE MERKMALE
Scheiben Ø: 57 mm
Länge: 79 mm
Gewicht: 59 g
Max. Leinen Ø: 11 mm
Max. Arbeitslast: 359 kg
Bruchlast: 1080 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 88 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattaseglern sowie für die Trimmschoten von Booten aller Größen.
Durchmesser der Rea 57mm
Länge 110mm
Gewicht 87gr
Durchmesser Schäkel 5mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 359kg
Bruchlast 1079kg

Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind.
Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Block extrem leicht und gleichzeitig robust.
Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Er kann an fast alles angebunden, gelascht oder gespleisst werden.
Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.
Eine Spectra Leine mit Polyestermantel ist im Lieferumfang enthalten.

BESONDERE MERKMALE
Scheiben Ø: 57 mm
Länge 79 mm
Gewicht: 57 g
Max. Leinen Ø: 11 mm
Max. Arbeitslast: 359 kg
Bruchlast: 1080 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 235 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 180 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Aluminiumrolle auf Torlonnadellager und doppeltes Azetal-Kugellager.

Schraubblock mit 2 Reihen Delrin-Kugellagern für minimale Reibung.
Block mit robustem und leichtem Lastgriff aus Edelstahl (AISI 316) für Segelboote.
Ideal als Spinnaker-Block.
Rollen Ø 57 mm.
Für Tau mit Ø 12 mm
Höhe: 25 mm
Gesamtlänge: 85 mm
Bohrlöcher Ø 4 - 5 mm
Lochabstand: 14 und 38 mm
Gewicht: 45 g
Bruchlast: 1000 kg
Arbeitslast: 280 kg

Element-Riemenscheiben haben geschmiedete Aluminiumwangen mit komplexen Kurven, die auf extreme Festigkeit ausgelegt sind. Sie sehen sehr modern aus, sind aber dennoch sehr robust. Ihr Design kombiniert die zum Schutz der Seilscheibe unbedingt erforderliche Metallmenge mit einem bewährten Gleitlager. Die Element-Rollen sind in der gleichen Kategorie deutlich günstiger als frühere Harken-Einsteigermodelle. Wangen aus korrosionsbeständigem, hart eloxiertem Aluminium; die Riemenscheibe mit Lager aus robustem, korrosionsbeständigem Verbundwerkstoff für eine lange Lebensdauer.

SPEZIFIKATIONEN
Ø der Seilscheibe 60 mm
Länge 121 mm
Gewicht 175 g
Ø Schäkel 6 mm
Ø Leine max. 14 mm
Maximale Arbeitslast 1100 kg
Bruchlast 2200 kg
