Thru-hull fittings with flush flange

Der Deckwassereinfüllstutzen ist in der Regel eine Öffnung auf dem Deck eines Bootes, die dazu dient, den Frischwassertank an Bord zu füllen. Diese Vorrichtung ist oft mit einem Stopfen oder Deckel versehen, um zu verhindern, dass Meerwasser oder andere Verunreinigungen in den Tank gelangen.

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

Durchmesser: 27.5mm

Runder Nable, ohne Loch, mit unverlierbarem Stopfen, mit O-Ring.
Polyamid weiß

EIGENSCHAFTEN
Ø Flansch 46 mm
Höhe 63 mm
Höhe Nable allein 27 mm
Ø Einbauhöhe 28 mm
Höhe der Einfassung 21 mm
Ø innen min. 19mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/2"

L 55 Ø
Øi 19mm
Ø Ausschnitt 26mm
LL 37mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Kann mit Silikonkitt verwendet werden.
Höhe Ht 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 25 mm
Ø B1"
C94 mm
Ø D52 mm
E45 mm

Aus poliertem Edelstahl AISI 316.
Gewölbter Kopf.
Von 1/4" x 10
A 10mm
B 15mm
C 38mm
D 19.8mm
Ø 7mm

Ersatzstöpsel für die Artikelnummer EK32592

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 80 mm
Ø Einbauöffnung: 48 mm
Innen-Ø des Anschlussschlauchs: 36 mm

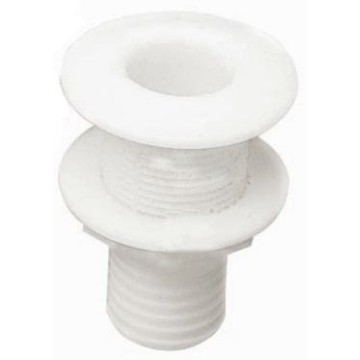

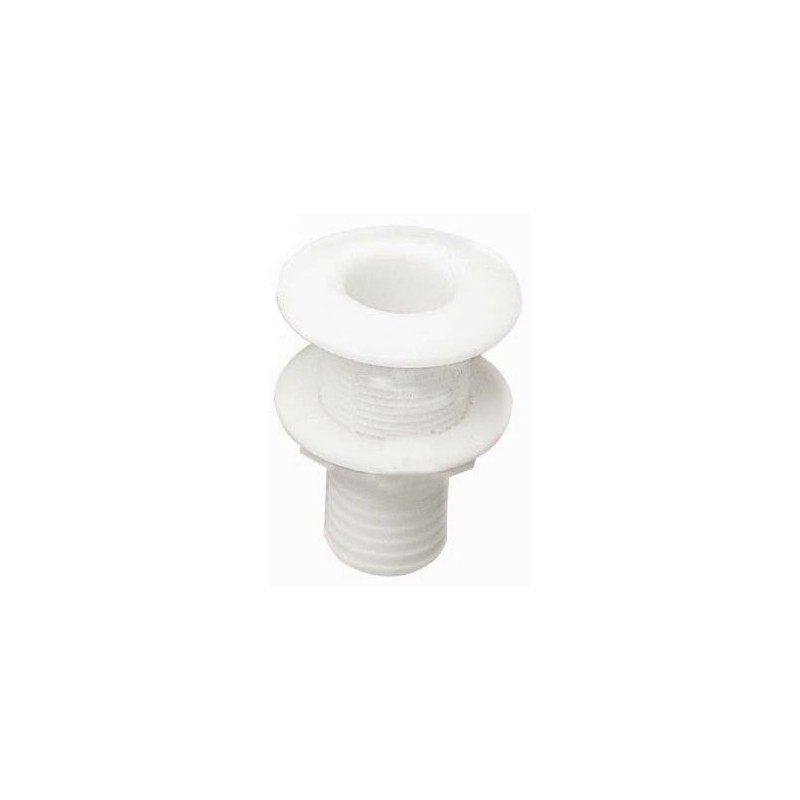

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

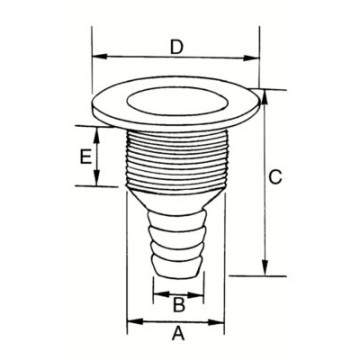

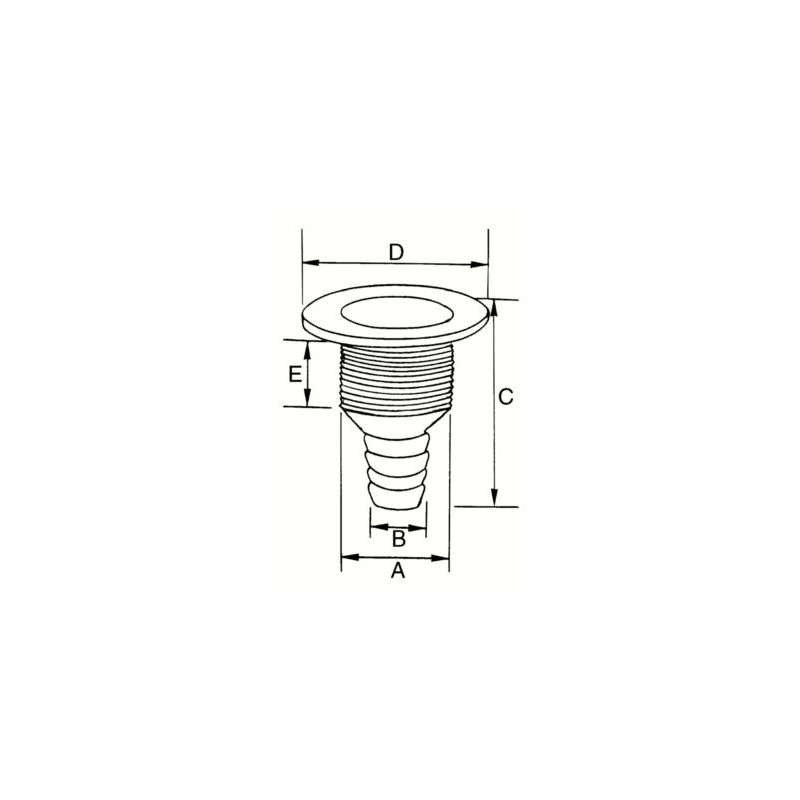

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Hüllendurchführung aus Polyamid 6, Gewinde mit weißem Standardkragen ø39mm, absolut salzwasser- und UV-beständig.

Ø A: 25 mm.
Farbe: Weiß
Ø B: 1"
Länge. C: 155 mm
Ø D: 39 mm
Konformität: EN ISO 11812:2001-7.4
Optionaler Verschluss: 62171

Konischer Adapter aus Gummi für nicht standardmässige Durchmesser und Gewinde

Dieser verchromte Kunststoff-Durchführung 1/2" wurde entwickelt, um einen dichten und zuverlässigen Durchgang durch einen Rumpf, eine Wand oder einen Tank zu gewährleisten. Er besteht aus robustem Kunststoff mit verchromter Oberfläche, bietet eine gute Korrosionsbeständigkeit und verfügt über ein ansprechendes Design, das sich ideal für nautische Anwendungen eignet.
Mit einem 1/2"-Außengewinde ermöglicht er eine einfache und sichere Montage mit einer oeberwurfmutter. Seine Konstruktion gewährleistet eine gute Abdichtung, insbesondere in Verbindung mit einer geeigneten Dichtung oder Dichtungsmasse. Dieser leichte und langlebige Durchbruch eignet sich perfekt für Süß- oder Meerwasserinstallationen wie Abflusskreisläufe, Wasseranschlüsse oder oeberläufe.
Eigenschaften:
Typ: Durchbruch
Material: Kunststoff mit Chromoberfläche
Gewinde: 1/2"
Montage: Durchgangsbohrung mit oeberwurfmutter
Korrosionsbeständig
Verwendung in der Schifffahrt und im Sanitärbereich
Dieser Durchbruch ist ideal für Boote, Wohnmobile oder leichte technische Anlagen und vereint Funktionalität, Leichtigkeit und Ästhetik.
