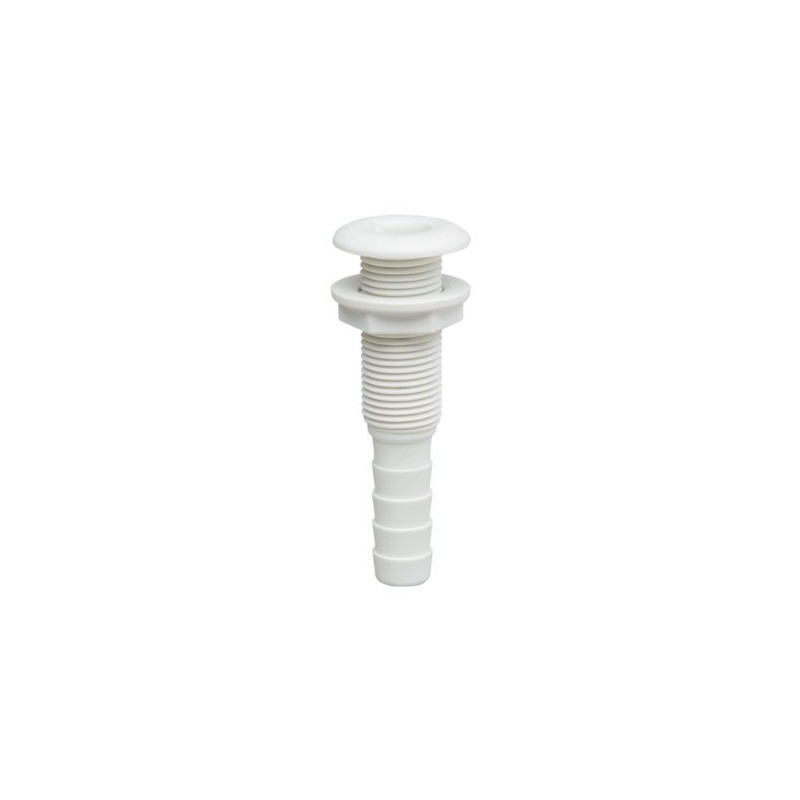

Thru-hull fittings with flush flange

Der Deckwassereinfüllstutzen ist in der Regel eine Öffnung auf dem Deck eines Bootes, die dazu dient, den Frischwassertank an Bord zu füllen. Diese Vorrichtung ist oft mit einem Stopfen oder Deckel versehen, um zu verhindern, dass Meerwasser oder andere Verunreinigungen in den Tank gelangen.

Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
- eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
- Vermeidung einer Biegung des Schlauchs, die eine Sollbruchstelle darstellen kann.
- eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

(A) 84mm
Ø (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

Ersatzstöpsel für die Artikelnummer EK32592

Decksverschraubung aus Edelstahl 316, wird mit Schlüssel geliefert.
Hier Modell für Schwarzwasser, obwohl das Foto das Modell für Diesel zeigt.

Ø Rohr 51 mm / 2"
Ø über alles 89 mm
Höhe gesamt 89 mm
Einbauhöhe 82 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

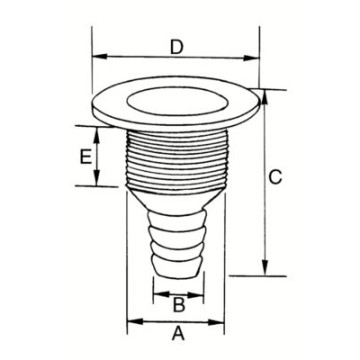

DIMENSIONEN (siehe Schema).
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/4"

Hüllendurchführung aus Polyamid 6, Gewinde mit weißem Standardkragen ø39mm, absolut salzwasser- und UV-beständig.

Ø A: 25 mm.
Farbe: Weiß
Ø B: 1"
Länge. C: 155 mm
Ø D: 39 mm
Konformität: EN ISO 11812:2001-7.4
Optionaler Verschluss: 62171

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

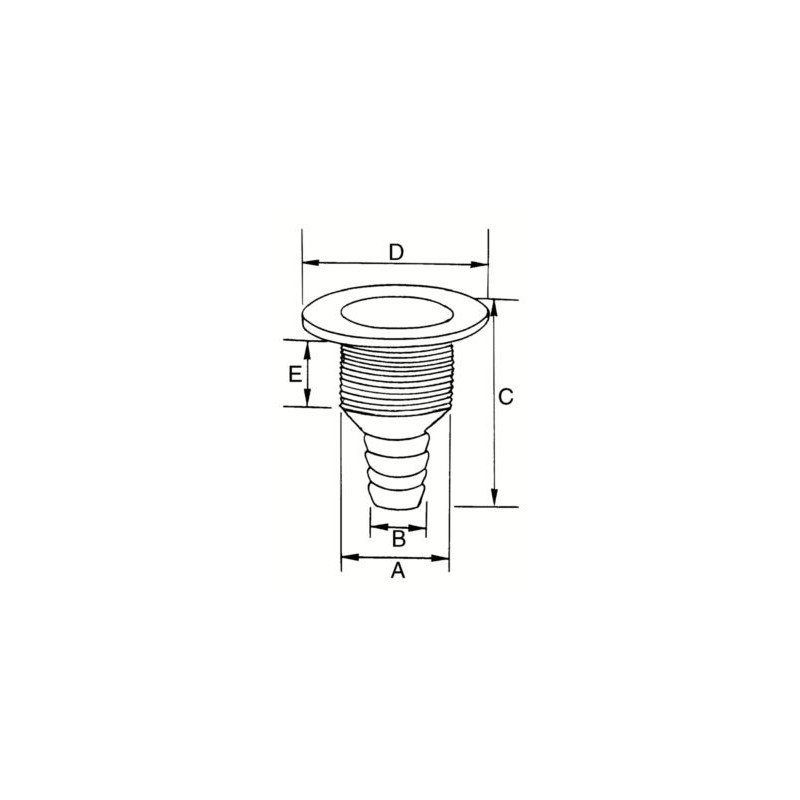

DIMENSIONEN (siehe Schema)
Ø A 20 mm
Ø B 3/4"
C 94 mm
Ø D40 mm
E 45 mm

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 70 mm
Ø des Einbauschachts: 52 mm
Innen-Ø des Anschlussschlauchs: 50 mm

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Tankeinfüllstutzen mit integriertem Schloss. Wenn der Tankdeckel abgeschlossen wird, so ist das Gewinde deaktiviert und der Deckel kann nicht geöffnet werden. Eine Kunststoffkappe schützt das Edelstahl Schließwerk vor Verunreinigung. Der Deckel ist durch ein kurzes Edelstahl Sicherungsseil vor dem Verlieren geschützt.

für Schlauch-Øi 1 1/2"
Länge 81mm

ØA: 22.7mm
ØB: 1"
Länge. C: 62mm
Ø D: 39mm

nur 1 Stück verfügbar

Polyamidnägel mit O-Ring.
Oval
Mit Löchern
Abmessung des Kragens: 48 x 36 mm
Höhe Nable allein: 19,5 mm.
Einbauhöhe: 15 mm
Min. innerer Ø: 19 mm
Ersatzstopfen: 16713
