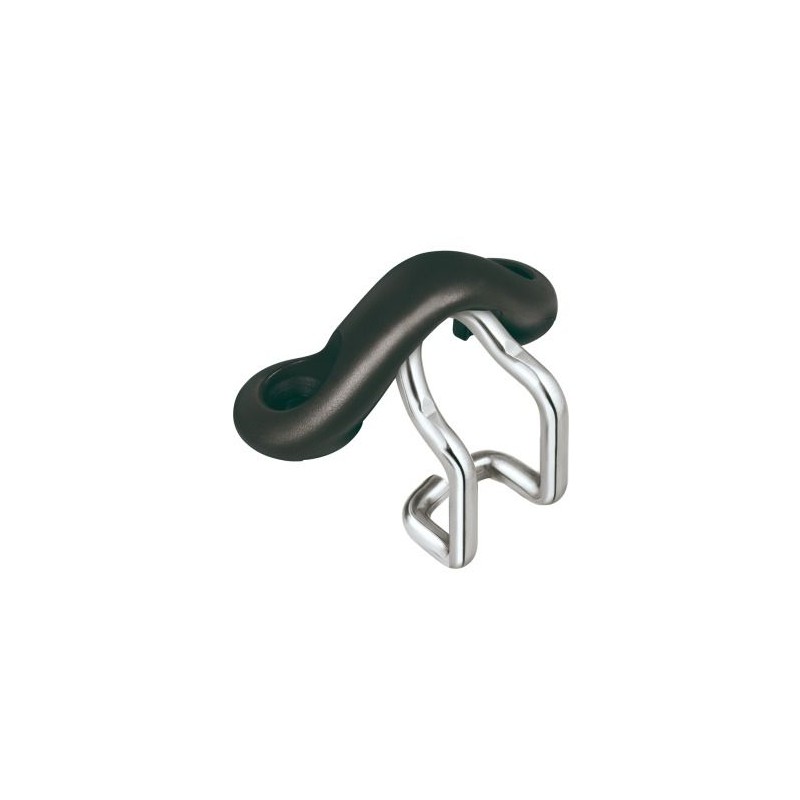

Heavy Duty Bügel mit Führung aus rostfreiem Stahl

ALLEN PRO LEAD aus Carbon und glasfaserverstärktem Nylon für Allen Serie 76 - HA676 & HA76

Die verschiedenen Reihen von hochfesten Kugellagern und die präzise V-förmige Öffnung verringern die Reibung, was das Manövrieren erheblich erleichtert. Es ist kein Kraftaufwand erforderlich: Ein schnelles Absenken des Handgelenks genügt, um die Schot in der Klemme zu arretieren und sie genau in der gewünschten Einstellung zu fixieren, oder ein Anheben des Handgelenks, um sie sofort freizugeben, selbst bei hoher Belastung. Harken-Klemmbacken sind die einzigen, die unter maximaler Spannung funktionieren.
Sofortiges Klemmen/Freigeben der Schot unter Last für eine präzise Einstellung.
-Mehrere Reihen von UV-behandelten Kugellagern begrenzen die Reibung.
V-förmige Öffnung erleichtert das Einsetzen.
Drei Größen, leichte, verschleißfeste Materialien.
Micro-, Standard- und Offshore-Version.
Cam-Matic: hart eloxiertes, PTFE-behandeltes Aluminium oder hochglanzpolierter Edelstahl.
-Carbo-Cam: Faserverstärktes Verbundmaterial (Carbo) mit UV-Schutzbehandlung.
Zähne mit nicht aggressivem Profil halten die Schot fest.
-Abgerundete Zähne, die den Verschleiß der Schot begrenzen und sie durch Druck festhalten.
Höhe 22 mm
Länge 48 mm
Breite 24 mm
Gewicht 26 g
Ø Besaitung min. 2 mm
Ø Besaitung max. 6 mm
Befestigungsabstand 27 mm
Maximale Arbeitslast 91 kg
Bruchlast 181 kg

• Für C-Cleat, T-Cleat und A-Cleat Schotklemmen

Mehrere Unterlagen können zusammen verwendet werden um einen geraden oder schrägen Sockel zu bilden.

Die Nocken der Klemme sind mit einem doppelten Kugellager aus Delrin® ausgestattet und garantieren eine hohe Belastbarkeit, indem sie die Belastung gleichmäßig verteilen.
Das Design der Nocken erleichtert das Einführen des Seils und verhindert dank seiner abgerundeten Kanten ein Einreißen des Seils.
Die Edelstahlfedern sind neu entwickelt und wurden auf mehr als 50.000 Öffnungen getestet.
Ziehen Sie die Schrauben nicht zu fest an.

Die kugelgelagerten Klampen sollten regelmäßig mit Süßwasser gereinigt werden.
Höhe der Klampe: 28 mm
Länge: 64 mm
Breite: 30 mm
Gewicht: 66 g
Abstand zwischen den Löchern: 38 mm
Ø der Löcher: 5 mm

Die kugelgelagerten Klemmen von Harken® halten Leinen fest und geben sie sofort wieder frei, sodass sie sich leicht und präzise einstellen lassen. Die Cam-Matics® aus hartbeschichtetem Aluminium zeichnen sich durch überragende Leistungsfähigkeit und Langlebigkeit für Anwendungen aus, die eine dauerhafte Einstellung erfordern.

Höhe: 37 mm
Länge: 85 mm
Breite: 38 mm
Gewicht: 148 g
Seildurchmesser: 6-16 mm
Abstand zwischen den Löchern: 52 mm
Schraubengröße: 6 FH mm
Max. Belastung: 227 kg
Bruchlast: 454 kg
Material der Backen: Aluminium

Die verschiedenen Reihen von hochfesten Kugellagern und die präzise V-förmige Öffnung verringern die Reibung, was das Manövrieren erheblich erleichtert. Es ist kein Kraftaufwand erforderlich: Ein schnelles Absenken des Handgelenks genügt, um die Schot in der Klemme zu arretieren und sie genau in der gewünschten Einstellung zu fixieren, oder ein Anheben des Handgelenks, um sie sofort freizugeben, selbst bei hoher Belastung. Harken-Klemmbacken sind die einzigen, die unter maximaler Spannung funktionieren.
Sofortiges Klemmen/Freigeben der Schot unter Last für eine präzise Einstellung.
-Mehrere Reihen von UV-behandelten Kugellagern begrenzen die Reibung.
V-förmige Öffnung erleichtert das Einsetzen.
Drei Größen, leichte, verschleißfeste Materialien.
Micro-, Standard- und Offshore-Version.
Cam-Matic: hart eloxiertes, PTFE-behandeltes Aluminium oder hochglanzpolierter Edelstahl.
-Carbo-Cam: Faserverstärktes Verbundmaterial (Carbo) mit UV-Schutzbehandlung.
Zähne mit nicht aggressivem Profil halten die Schot fest.
-Abgerundete Zähne begrenzen die Abnutzung des Seils und halten es durch Druck fest.
-Die Form der Zähne sorgt für einen optimalen Kontakt mit dem Schothorn, unabhängig vom Schotdurchmesser.
Umfangreiches Zubehör
-Spinndrähte, Montageplatte, Keilset, Aufsatz und Grundplatte.
BESONDERE MERKMALE
Material: eloxiertes Aluminium
Höhe: 53 mm
Länge: 81 mm
Breite: 32 mm
Gewicht: 126 g
Durchmesser der Schnur: 8-10 mm
Achsabstand der Befestigung: 62 mm
Max. Arbeitslast: 227 kg
Bruchlast: 340 kg
Backen aus Aluminium
TF-Schrauben 5 mm

Klemmklampen auf dem Deck seitlich der Reling: ein unverzichtbares Zubehör für die Feineinstellung des Schothorns und des Cunninghams auf Lasern.

Höhe über der Klampe: 11 mm
Länge: 41 mm
Breite: 16 mm
Gewicht: 3 g
Abstand zwischen den Löchern: 27 mm
Ø der Löcher: 4 mm

Ersatzfeder für Harken-Klemmbacken

Die Nocken der Klemme sind mit einem doppelten Kugellager aus Delrin® ausgestattet und garantieren eine hohe Belastbarkeit, indem sie die Belastung gleichmäßig verteilen.
Das Design der Nocken erleichtert das Einführen des Seils und verhindert dank seiner abgerundeten Kanten ein Einreißen des Seils.
Die Edelstahlfedern sind neu entwickelt und wurden auf mehr als 50.000 Öffnungen getestet.
Ziehen Sie die Schrauben nicht zu fest an.

Die kugelgelagerten Klampen sollten regelmäßig mit Süßwasser gereinigt werden.
Höhe der Klampe: 20 mm
Länge: 47 mm
Breite: 23 mm
Gewicht: 24 g
Abstand zwischen den Löchern: 27 mm
Ø der Löcher: 4 mm
Basis-Kohlefaser
Kammern aus Aluminium

Mit diesem Zubehör lassen sich Harken-Klemmklampen an eine Vielzahl von Anwendungen anpassen. Sie können z.B. verwendet werden, um die Cockpitsteuerung mit einem Farbcode zu organisieren oder die Leine korrekt zu einer Klampe zu führen.
Die rostfreien Leinenführungen Micro 475 und 298 senken die Leine am Eingang der Klemme ab.
Verwenden Sie das Modell 475 mit den Cam-Matic Micro 468- und 471-Klemmbacken und das Modell 298 mit den Cam-Matic 150- und Carbo-Cam365-Klemmbacken.
Die Schnellverschluss-Spinndüsen 494 und 495 werden am Ausgang der Klemme montiert. Sie verfügen über geneigte, reibungsarme Edelstahldrahtführungen, die das Seil von der Klampe wegführen, um ein versehentliches Verklemmen des Seils während der Betätigung zu verhindern. Sie sind ideal für Anwendungen, bei denen die Leinen schnell gelöst werden müssen, z. B. wenn der Spinnaker beim Passieren einer Boje gesetzt werden soll. Harken Spinner für Klampen sind aus robustem, abriebfestem Verbundmaterial gefertigt.
Verwenden Sie das Modell 495 mit den Cam-Matic Micro Klampen 468 und 471, und das Modell 494 mit den Cam-Matic 150 und Carbo-Cam 365 Klampen.
Die Extrem-Umlenkspinne 375 wird an den Ausgängen von Klemmen installiert. Sie verfügt über eine reibungsarme Edelstahl-Fadenführung und ermöglicht es der Crew, die Leine bis zu einem Winkel von 90° zu blockieren und zu lösen. Er ist ideal für Roof-Trimmsysteme und die Verwendung von Klampen an Deck vom Deck aus: ein unverzichtbares Zubehör für die Feineinstellung von Schot und Cunningham auf Lasern. Harken's Extreme Deviation Spinner für Klampen sind aus robustem, abriebfestem Verbundmaterial gefertigt. Verwenden Sie das Modell 476 mit den Cam-Matic Micro-Klemmbacken 468 und 471 und das Modell 375 mit den Cam-Matic 150- und Carbo-Cam 365-Klemmbacken.
Die kompakten Spinndüsen 424 und 425, die an den Klemmen befestigt werden, können auch zur Führung von Seilen verwendet werden. Sie sind mit einer Verschleißplatte aus rostfreiem Stahl ausgestattet und in verschiedenen Farben erhältlich, die eine Farbcodierung ermöglichen. Verwenden Sie das Modell 424 mit den Cam-Matic Micro 468 und 471, und das Modell 425 mit den Cam-Matic 150 und Carbo-Cam 365.
Es sind Keilsets und Erhöhungen erhältlich, um die Position der Klampen im Verhältnis zum Winkel des Seils zu optimieren. Wir bieten auch eine große Auswahl an Brücken an, die das Tauwerk auf der Höhe der Klampen halten und dafür sorgen, dass es richtig ausgerichtet ist.
Höhe über der Klampe: 16 mm
Länge: 56 mm
Breite 21 mm
Gewicht: 7 g
Abstand zwischen den Löchern: 38 mm

C-Cleat, Klemmbacken aus Kohlefaser

Sind vorgesehen für die Verwendung von modernem Tauwerk wie Dyneema usw. Sie sind aus Materialien hergestellt, die eine ausgezeichnete Haltekraft, eine minimale Abnützung der Schoten und der Klemmbacken sowie eine überdurchschnittliche Stärke garantieren.

Unterbügel aus Edelstahl für 76er Serie

Klemmklampen auf dem Deck seitlich der Reling: ein unverzichtbares Zubehör für die Feineinstellung des Schothorns und des Cunninghams auf Lasern.

Höhe über der Klampe: 11 mm
Länge: 58 mm
Breite: 28 mm
Gewicht: 5 g
Abstand zwischen den Löchern: 38 mm
Ø der Löcher: 5 mm

Harken® kugelgelagerte 150er Nocken halten die Leinen sicher und lösen sich sofort für einfaches, präzises Trimmen. Die Cam-Matics® aus Aluminium sind harteloxiert und eignen sich für Anwendungen mit hoher Belastung, hohem Verschleiß und kontinuierlicher Einstellung.
Höhe (mm)30 mm
Länge (mm)65 mm
Breite (mm)32 mm
Gewicht (g)71 g
Minimaler Schnur-Ø (mm)3 mm
Maximaler Schnur-Ø (mm)12 mm
Abstand der Befestigungen (mm)38 mm
Befestigungselemente (mm)5 FH mm
Maximale Arbeitslast (kg)136 kg
Bruchlast (kg)340 kg
Sperrklinken Aluminium

Die Umlenkblöcke 375 werden am Ausgang der Klemmen angebracht. Sie verfügen über eine reibungsarme Edelstahl-Seilführung und ermöglichen es der Crew, das Seil bis zu einem Winkel von 90° zu blockieren und zu lösen. Er eignet sich ideal für Trimmvorrichtungen auf dem Deckshaus und die Verwendung von Klemmen auf dem Deck von der Gangway aus: ein unverzichtbares Zubehör für die Feineinstellung des Schothorns und des Cunninghams auf Lasern. Die Harken-Fangschnüre für Klemmen sind aus robustem, abriebfestem Verbundmaterial gefertigt. Verwenden Sie das Modell 476 mit den Cam-Matic Micro-Klemmen 468 und 471 und das Modell 375 mit den Cam-Matic 150- und Carbo-Cam 365-Klemmen.

BESONDERE MERKMALE
Höhe über der Klemme: 22 mm
Höhe: 37 mm
Länge: 33 mm
Breite: 51 mm
Gewicht: 29 g
Abstand zwischen den Löchern: 27 mm
Für Klemmen 468 und 471

Zubehör für C-Cleat, T-Cleat und A-Cleat Schotklemmen.
Wird bei der Montage unter die Basis der Schotklemme gefügt.
