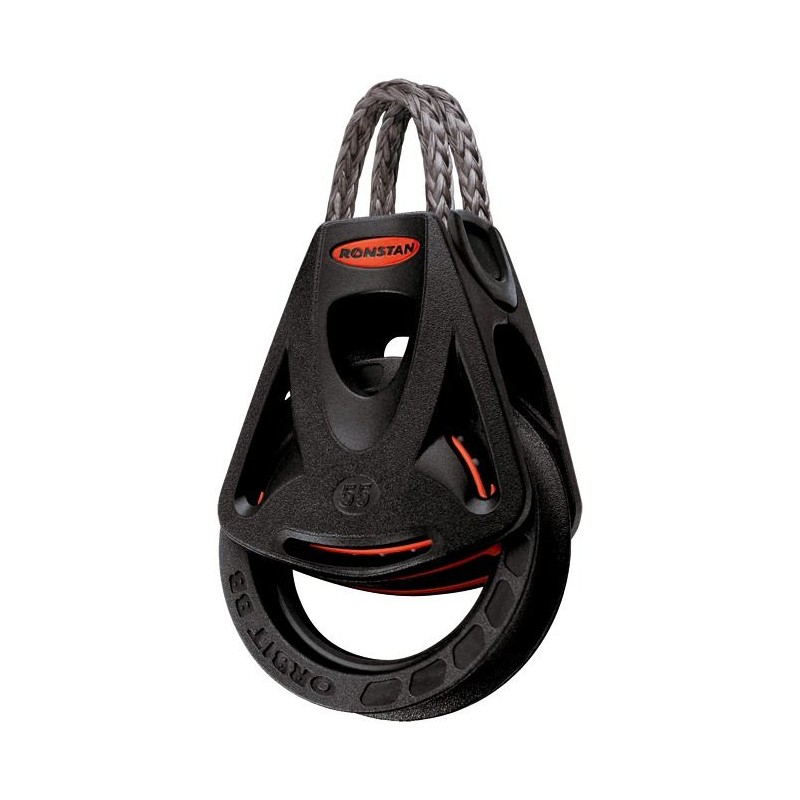

Orbit Block Serie 55, einfach

Die Kugellager-Ratschenblöcke verfügen über UV-stabilisierte Verbundwangen, Edelstahlnieten (AISI 316), eine innovative Hardcote + PTFE-eloxierte Aluminiumrolle mit Greifflächen und Delrin¤-Kugellagern. Alle Ratschenblöcke sind mit einer Ein-/Aus-Steuerung ausgestattet.
Ideal als Spinnaker-Block.
Rollen Ø 57 mm.
Für Tau mit Ø 10 mm
Höhe: 107 mm
Gewicht: 106 g
Bruchlast: 900 kg
Arbeitslast: 205 kg

Aluminiumrolle auf Torlonnadellager und doppeltes Azetal-Kugellager.

Kompakt, sieht gut aus, läuft ausserordentlich leicht unf frägt hohe Lasten. Vorkormmen: auf Schiffen jeder Grösse .
Verwendung: Schot, Gross, Fock, Spinnaker fall, Kontrolleinen

Ø Scheibe: 57mm
Länge: 127mm
Gewicht:340gr
Schäckel Bolzen: 6mm
Ø Max Leine: 12mm
Sichere Arbeitleist:544kg
Bruchlast: 1361kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 220 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 70 g

Länge über alles: 78

Arbeitslast / Bruchlast: 500 / 1000 kg

Befestigung: 3 x M5

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 275 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattabooten sowie für die Trimmschoten von Booten jeder Größe.
Widerstandsfähig und leicht
-Hergestellt aus faserverstärktem Verbundmaterial, das gleichzeitig stark, zuverlässig und leicht ist.
-Durchbrochenes Design, das alle überflüssigen Materialien eliminiert und das Gewicht reduziert.
Beständig gegen Sonne, Salz und Zeit.
-Kugellager, Seilscheibe und Wangen mit UV-Schutz.
Minimale Reibung beschleunigt das Manövrieren.
-Frei rotierende Kugellager und Laufbahnen mit gekrümmter Oberfläche verteilen die Last gleichmäßig und sorgen für zusätzliche Robustheit.

Durchmesser der Rea 57mm
Länge 121mm
Gewicht 178g
Durchmesser Schäkel 6mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 720kg
Bruchlast 1500kg

Black Magic Air-Blöcke
Die leichten und effizienten Black Magic Air-Blöcke sind besonders beliebt auf großen, leistungsorientierten Regatta- und Kreuzfahrtschiffen. Sie sind ideal für häufig beanspruchte Trimmsysteme wie Großsegel- und Spinnakerschoten, Bastache und Fallen. Sie sind in Modellen von 57 bis 150 mm erhältlich, wobei die 57- und 75-mm-Versionen mit geringer Belastung ausgestattet sind.
Widerstandsfähig und leicht
-Wange und Reff aus Aluminium.
-Bearbeitung auf CNC-Maschinen, die ein hohes Verhältnis von Gewicht und Festigkeit garantieren.
Beständig gegen Sonne, Salz und Zeit
Wangen und Reas Hart eloxiert mit PTFE-Behandlung für eine perfekt glatte Oberfläche und maximalen UV-Schutz.
-Verschiedene, voneinander isolierte Metalle verhindern Elektrolysekorrosion.
Minimale Reibung beschleunigt das Manövrieren.
Reibungsarme Lager mit einem zentralen Käfig, der die Torlon®-Rollen getrennt und parallel zueinander hält.
Lager mit unverlierbaren Delrin®-Kugeln, die radiale Belastungen aufnehmen.
Blockierung des Schäkels parallel oder senkrecht zur Seilscheibe oder freies Schwenken, um eine Verdrehung des Seils zu verhindern.
-Einstellschraube, um die Drehung des Schäkels zu erlauben oder zu verbieten.
Optionen für die Befestigung durch Umschlingen
-Durch die Mitte des Reffs und nicht durch den Kopf.
-Die Hauptlast wird von der Mitte der Seilscheibe aufgenommen, wodurch das Gewicht und die Größe der Rolle reduziert werden.
-Patentierte Riemenscheiben mit abnehmbarem Bolzen für die Befestigung an einem Padeye.

SPEZIFIKATIONEN
Ø der Seilscheibe 57 mm
Länge 76 mm
Gewicht 92 g
Max. Bespannungs Ø 12 mm
Maximale Arbeitslast 1134 kg
Bruchlast 2268 kg

Wie Sie an der aufgeschnittenen Rolle sehen können, laufen die Edelstahlkugeln zwischen zwei Stahlabdeckungen, um die Last vollkommen gleichmäßig zu verteilen und so selbst unter starker Belastung die Bildung von Abdrücken in der Rolle und die Ovalisierung der Kugeln zu verhindern.
Ideal als Einstellrolle für Schlitten, Baumniederholer, Cunningham und Schoten.
Rolle Ø 57 mm.
Für Seile mit Ø 12 mm.
Höhe: 123 mm
Gewicht: 172 g
Bruchlast: 1450 kg
Arbeitslast: 580 kg

Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind.
Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Loop Block extrem leicht und gleichzeitig robust.
Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Der Loop, aus SK75 Dyneema®, wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig.
Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.

BESONDERE MERKMALE
Scheiben Ø: 57 mm
Länge: 79 mm
Gewicht: 59 g
Max. Leinen Ø: 11 mm
Max. Arbeitslast: 359 kg
Bruchlast: 1080 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 180 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 134 g
Arbeitslast / Bruchlast: 800 / 1600 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 75 g
Arbeitslast / Bruchlast: 500 / 1000 kg
