Thru-hull fittings with flush flange

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/2"

Weißes Polyamidkabel zum Anschrauben an Doppelschalen.
Nutzbare Wandstärke: 80 mm.
Verschluss mit einer Vierteldrehung.

Flansch Ø 43 mm.
Gesamthöhe 107 mm / Höhe Nable allein 96 mm.
Einbau-Ø 27 mm / Einbauhöhe 91 mm.
Min. Innen-Ø: 19 mm

Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
- eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
- Vermeidung einer Biegung des Schlauchs, die eine Sollbruchstelle darstellen kann.
- eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

(A) 84mm
Ø (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

Durchmesser: 27.5mm

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Ersatzstöpsel für die Artikelnummer EK32592

Runder Nable, ohne Loch, mit unverlierbarem Stopfen, mit O-Ring.
Polyamid weiß

EIGENSCHAFTEN
Ø Flansch 46 mm
Höhe 63 mm
Höhe Nable allein 27 mm
Ø Einbauhöhe 28 mm
Höhe der Einfassung 21 mm
Ø innen min. 19mm

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 80 mm
Ø Einbauöffnung: 48 mm
Innen-Ø des Anschlussschlauchs: 36 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

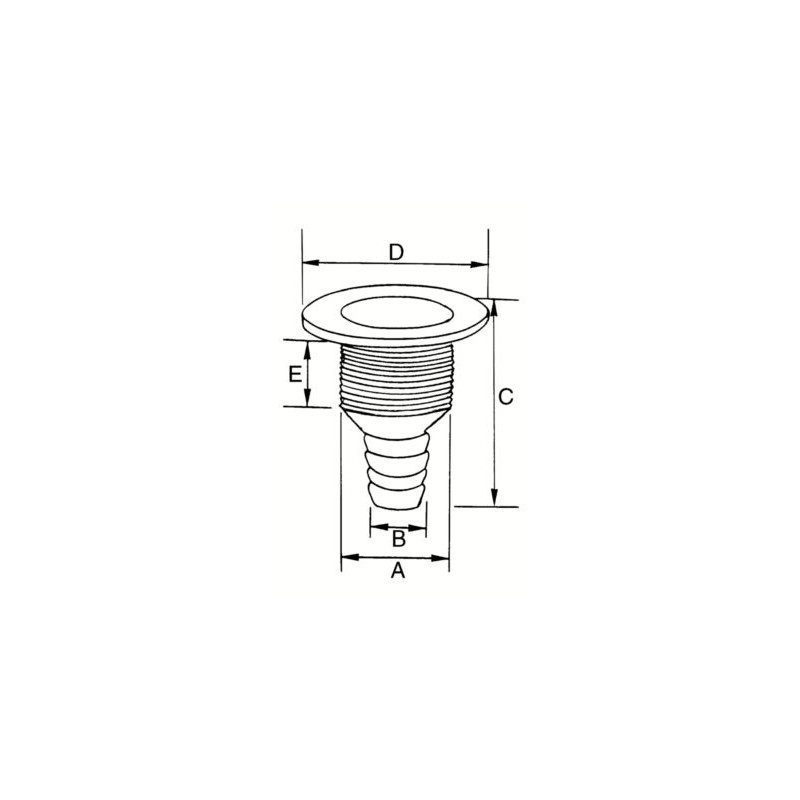

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Der Deckwassereinfüllstutzen ist in der Regel eine Öffnung auf dem Deck eines Bootes, die dazu dient, den Frischwassertank an Bord zu füllen. Diese Vorrichtung ist oft mit einem Stopfen oder Deckel versehen, um zu verhindern, dass Meerwasser oder andere Verunreinigungen in den Tank gelangen.

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 70 mm
Ø des Einbauschachts: 52 mm
Innen-Ø des Anschlussschlauchs: 50 mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/4"

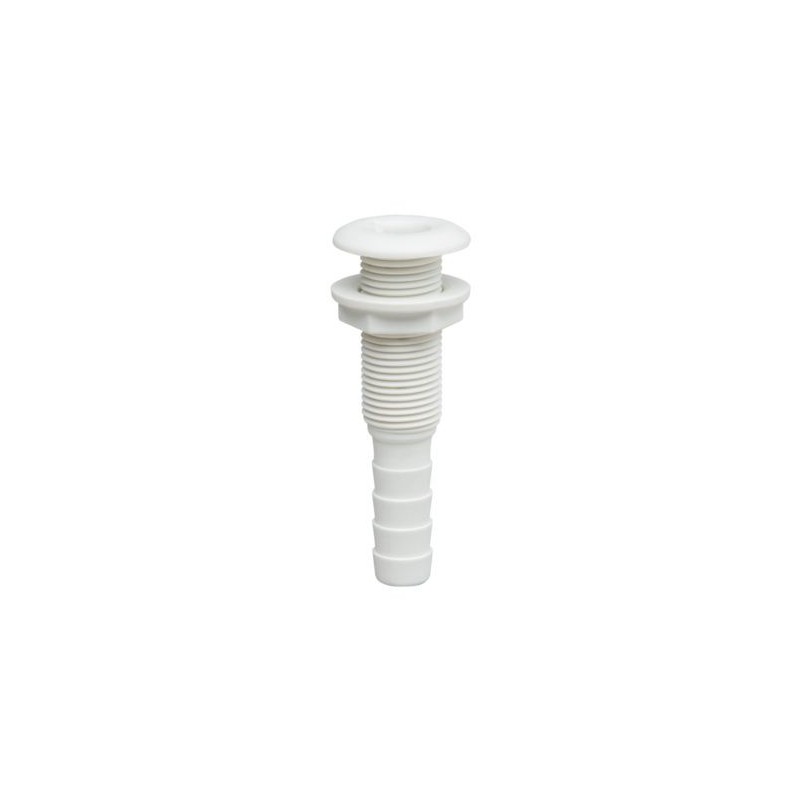

Hüllendurchführung aus Polyamid 6, Gewinde mit weißem Standardkragen ø39mm, absolut salzwasser- und UV-beständig.

Ø A: 25 mm.
Farbe: Weiß
Ø B: 1"
Länge. C: 155 mm
Ø D: 39 mm
Konformität: EN ISO 11812:2001-7.4
Optionaler Verschluss: 62171

Polyamidnägel mit O-Ring.
Oval
Mit Löchern
Abmessung des Kragens: 48 x 36 mm
Höhe Nable allein: 19,5 mm.
Einbauhöhe: 15 mm
Min. innerer Ø: 19 mm
Ersatzstopfen: 16713

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Kann mit Silikonkitt verwendet werden.
Höhe Ht 94 mm.

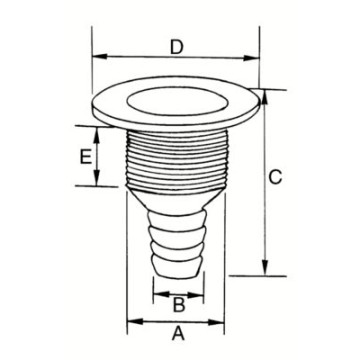

DIMENSIONEN (siehe Schema)
Ø A 25 mm
Ø B1"
C94 mm
Ø D52 mm
E45 mm
