Thru-hull fittings with flush flange

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 70 mm
Ø des Einbauschachts: 52 mm
Innen-Ø des Anschlussschlauchs: 50 mm

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
- eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
- Vermeidung einer Biegung des Schlauchs, die eine Sollbruchstelle darstellen kann.
- eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

(A) 84mm
Ø (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

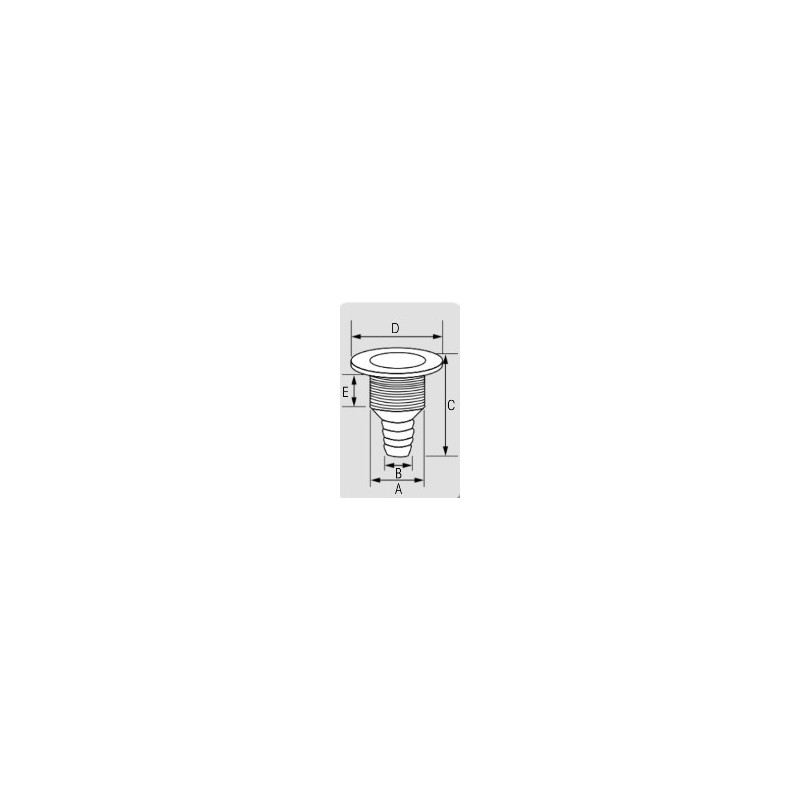

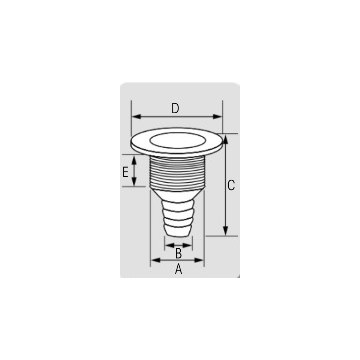

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Hüllendurchführung aus Polyamid 6, Gewinde mit weißem Standardkragen ø39mm, absolut salzwasser- und UV-beständig.

Ø A: 25 mm.
Farbe: Weiß
Ø B: 1"
Länge. C: 155 mm
Ø D: 39 mm
Konformität: EN ISO 11812:2001-7.4
Optionaler Verschluss: 62171

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Ersatzstöpsel für die Artikelnummer EK32592

Rumpfdurchlässe aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.
Können mit Kitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/2
Ø B 38 mm
C 94 mm
Ø D 70 mm
E 45 mm

Runder Nable, ohne Loch, mit unverlierbarem Stopfen, mit O-Ring.
Polyamid weiß

EIGENSCHAFTEN
Ø Flansch 46 mm
Höhe 63 mm
Höhe Nable allein 27 mm
Ø Einbauhöhe 28 mm
Höhe der Einfassung 21 mm
Ø innen min. 19mm

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN
Modell (A) 3/4"
Ø B 17 mm
C 65 mm
Ø C 40 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Kann mit Silikonkitt verwendet werden.
Höhe Ht 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 25 mm
Ø B1"
C94 mm
Ø D52 mm
E45 mm

Polyamidnägel mit O-Ring.
Oval
Mit Löchern
Abmessung des Kragens: 48 x 36 mm
Höhe Nable allein: 19,5 mm.
Einbauhöhe: 15 mm
Min. innerer Ø: 19 mm
Ersatzstopfen: 16713

Tankeinfüllstutzen mit integriertem Schloss. Wenn der Tankdeckel abgeschlossen wird, so ist das Gewinde deaktiviert und der Deckel kann nicht geöffnet werden. Eine Kunststoffkappe schützt das Edelstahl Schließwerk vor Verunreinigung. Der Deckel ist durch ein kurzes Edelstahl Sicherungsseil vor dem Verlieren geschützt.

für Schlauch-Øi 1 1/2"
Länge 81mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/2"
