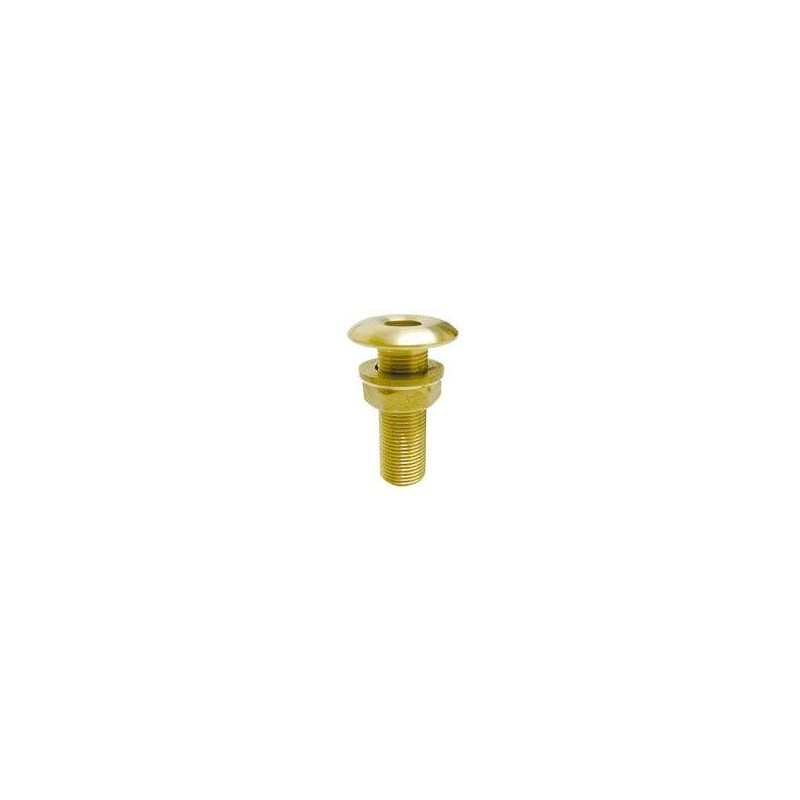

Bord-Durchbruch Ms58 Pilz-Ausführung

Bord-Durchbruch Ms58 Pilz-Ausführung 1/2"

Decksverschraubung aus Edelstahl 316, wird mit Schlüssel geliefert.
Hier Modell für Benzin, obwohl das Foto das Modell für Diesel zeigt. Auf dem Produkt steht PETROL.

Ø Rohr 38 mm / 1.5"
Ø Loch 45 mm
Höhe gesamt 84 mm
Einbauhöhe 76 mm

Ersatzstopfen: 48750
Ersatzschlüssel: 48830

Rumpfdurchlässe aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.
Können mit Kitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/2
Ø B 38 mm
C 94 mm
Ø D 70 mm
E 45 mm

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 80 mm
Ø Einbauöffnung: 48 mm
Innen-Ø des Anschlussschlauchs: 36 mm

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Kann mit Silikonkitt verwendet werden.
Höhe Ht 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 25 mm
Ø B1"
C94 mm
Ø D52 mm
E45 mm

Gesamtlänge: 70 mm
Innendurchmesser: 20 mm
Durchmesser Schraubgewinde: 25 mm
Außendurchmesser: 47,5 mm

Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
- eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
- Vermeidung einer Biegung des Schlauchs, die eine Sollbruchstelle darstellen kann.
- eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

(A) 84mm
Ø (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

Konischer Adapter aus Gummi für nicht standardmässige Durchmesser und Gewinde

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/2"

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Verchromte Kunststoffschalen-Durchführung 1/2"

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN
Modell (A) 3/4"
Ø B 17 mm
C 65 mm
Ø C 40 mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/4"
