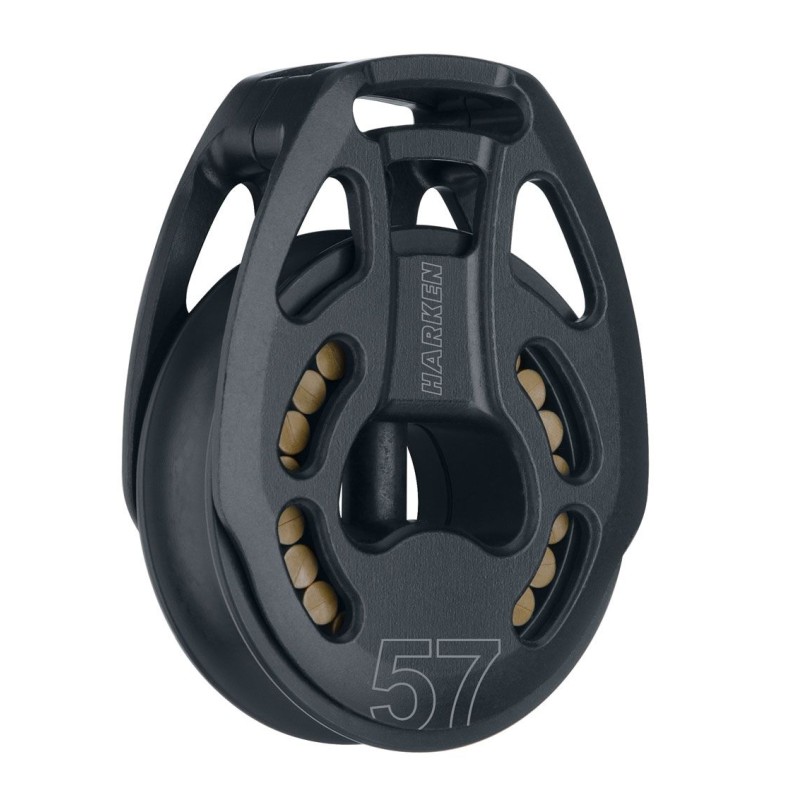

Black Magic Air-Blöcke Die leichten und effizienten Black Magic Air-Blöcke sind besonders beliebt auf großen, leistungsorientierten Regatta- und Kreuzfahrtschiffen. Sie sind ideal für häufig beanspruchte Trimmsysteme wie Großsegel- und Spinnakerschoten, Bastache und Fallen. Sie sind in Modellen von 57 bis 150 mm erhältlich, wobei die 57- und 75-mm-Versionen mit geringer Belastung ausgestattet sind. Widerstandsfähig und leicht -Wange und Reff aus Aluminium. -Bearbeitung auf CNC-Maschinen, die ein hohes Verhältnis von Gewicht und Festigkeit garantieren. Beständig gegen Sonne, Salz und Zeit Wangen und Reas Hart eloxiert mit PTFE-Behandlung für eine perfekt glatte Oberfläche und maximalen UV-Schutz. -Verschiedene, voneinander isolierte Metalle verhindern Elektrolysekorrosion. Minimale Reibung beschleunigt das Manövrieren. Reibungsarme Lager mit einem zentralen Käfig, der die Torlon®-Rollen getrennt und parallel zueinander hält. Lager mit unverlierbaren Delrin®-Kugeln, die radiale Belastungen aufnehmen. Blockierung des Schäkels parallel oder senkrecht zur Seilscheibe oder freies Schwenken, um eine Verdrehung des Seils zu verhindern. -Einstellschraube, um die Drehung des Schäkels zu erlauben oder zu verbieten. Optionen für die Befestigung durch Umschlingen -Durch die Mitte des Reffs und nicht durch den Kopf. -Die Hauptlast wird von der Mitte der Seilscheibe aufgenommen, wodurch das Gewicht und die Größe der Rolle reduziert werden. -Patentierte Riemenscheiben mit abnehmbarem Bolzen für die Befestigung an einem Padeye.
SPEZIFIKATIONEN Ø der Seilscheibe 57 mm Länge 76 mm Gewicht 92 g Max. Bespannungs Ø 12 mm Maximale Arbeitslast 1134 kg Bruchlast 2268 kg
Black Magic Air-Blöcke Die leichten und effizienten Black Magic Air-Blöcke sind besonders beliebt auf großen, leistungsorientierten Regatta- und Kreuzfahrtschiffen. Sie sind ideal für häufig beanspruchte Trimmsysteme wie Großsegel- und Spinnakerschoten, Bastache und Fallen. Sie sind in Modellen von 57 bis 150 mm erhältlich, wobei die 57- und 75-mm-Versionen mit geringer Belastung ausgestattet sind. Widerstandsfähig und leicht -Wange und Reff aus Aluminium. -Bearbeitung auf CNC-Maschinen, die ein hohes Verhältnis von Gewicht und Festigkeit garantieren. Beständig gegen Sonne, Salz und Zeit Wangen und Reas Hart eloxiert mit PTFE-Behandlung für eine perfekt glatte Oberfläche und maximalen UV-Schutz. -Verschiedene, voneinander isolierte Metalle verhindern Elektrolysekorrosion. Minimale Reibung beschleunigt das Manövrieren. Reibungsarme Lager mit einem zentralen Käfig, der die Torlon®-Rollen getrennt und parallel zueinander hält. Lager mit unverlierbaren Delrin®-Kugeln, die radiale Belastungen aufnehmen. Blockierung des Schäkels parallel oder senkrecht zur Seilscheibe oder freies Schwenken, um eine Verdrehung des Seils zu verhindern. -Einstellschraube, um die Drehung des Schäkels zu erlauben oder zu verbieten. Optionen für die Befestigung durch Umschlingen -Durch die Mitte des Reffs und nicht durch den Kopf. -Die Hauptlast wird von der Mitte der Seilscheibe aufgenommen, wodurch das Gewicht und die Größe der Rolle reduziert werden. -Patentierte Riemenscheiben mit abnehmbarem Bolzen für die Befestigung an einem Padeye.
SPEZIFIKATIONEN Ø der Seilscheibe 57 mm Länge 76 mm Gewicht 92 g Max. Bespannungs Ø 12 mm Maximale Arbeitslast 1134 kg Bruchlast 2268 kg
Core Blöcke Serien 60 und 75 Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.
Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen
Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.
Azetal-Kugellager kombiniert mit Gleitlager.
Réa: Ø 60 mm Pour cordages jusqu'à: Ø 12 mm Poids: 186 g Charge de travail / rupture: 1000 / 2000 kg
Core Blöcke Serien 60 und 75 Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.
Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen
Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.
Azetal-Kugellager kombiniert mit Gleitlager.
Rolle: Ø 60 mm Für Tau bis: Ø 12 mm Gewicht: 390 g Arbeitslast / Bruchlast: 1000 / 2000 kg
Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind. Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Block extrem leicht und gleichzeitig robust. Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Er kann an fast alles angebunden, gelascht oder gespleisst werden. Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung. Eine Spectra Leine mit Polyestermantel ist im Lieferumfang enthalten.
BESONDERE MERKMALE Scheiben Ø: 57 mm Länge 79 mm Gewicht: 57 g Max. Leinen Ø: 11 mm Max. Arbeitslast: 359 kg Bruchlast: 1080 kg
Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind. Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Loop Block extrem leicht und gleichzeitig robust. Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Der Loop, aus SK75 Dyneema®, wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig. Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.
BESONDERE MERKMALE Scheiben Ø: 57 mm Länge: 79 mm Gewicht: 59 g Max. Leinen Ø: 11 mm Max. Arbeitslast: 359 kg Bruchlast: 1080 kg
Die Kugellager-Ratschenblöcke verfügen über UV-stabilisierte Verbundwangen, Edelstahlnieten (AISI 316), eine innovative Hardcote + PTFE-eloxierte Aluminiumrolle mit Greifflächen und Delrin¤-Kugellagern. Alle Ratschenblöcke sind mit einer Ein-/Aus-Steuerung ausgestattet. Ideal als Spinnaker-Block. Rollen Ø 57 mm. Für Tau mit Ø 10 mm Höhe: 107 mm Gewicht: 106 g Bruchlast: 900 kg Arbeitslast: 205 kg
Core Blöcke Serien 60 und 75 Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.
Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen
Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.
Azetal-Kugellager kombiniert mit Gleitlager.
Rolle: Ø 60 mm Für Tau bis: Ø 12 mm Gewicht: 235 g Arbeitslast / Bruchlast: 1000 / 2000 kg
Core Blöcke Serien 60 und 75 Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.
Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen
Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.
Azetal-Kugellager kombiniert mit Gleitlager.
Rolle: Ø 60 mm Für Tau bis: Ø 12 mm Gewicht: 275 g Arbeitslast / Bruchlast: 1000 / 2000 kg
Die Flip-Flop-Blöcke Small Boat drehen sich um die Seilachse, um das Seil so nah wie möglich am Deck zu halten. Sie sind gelenkig gelagert, um vielfältige Ausrichtungen zu ermöglichen. Die Ratchamatic-Versionen laufen bei geringer Belastung frei in beide Richtungen und rasten bei steigender Belastung automatisch in einen Ratschenmechanismus ein, wodurch ein Kraftübersetzungsverhältnis von bis zu 15:1 erreicht wird. Die Auslösekraft der Ratsche lässt sich je nach Kraft des Seglers, seinem Segelstil und der Verwendung des Flaschenzugs auf eine höhere oder niedrigere Belastung einstellen. Ø der Rolle (mm) 57 mm Ø der Rolle (Zoll) 2 1/4 Zoll Max. Seildurchmesser (mm) 10 mm Max. Seildurchmesser (Zoll) 3/8 Zoll Maximale Arbeitslast (kg) 136 kg Maximale Arbeitslast (lb) 300 lb
