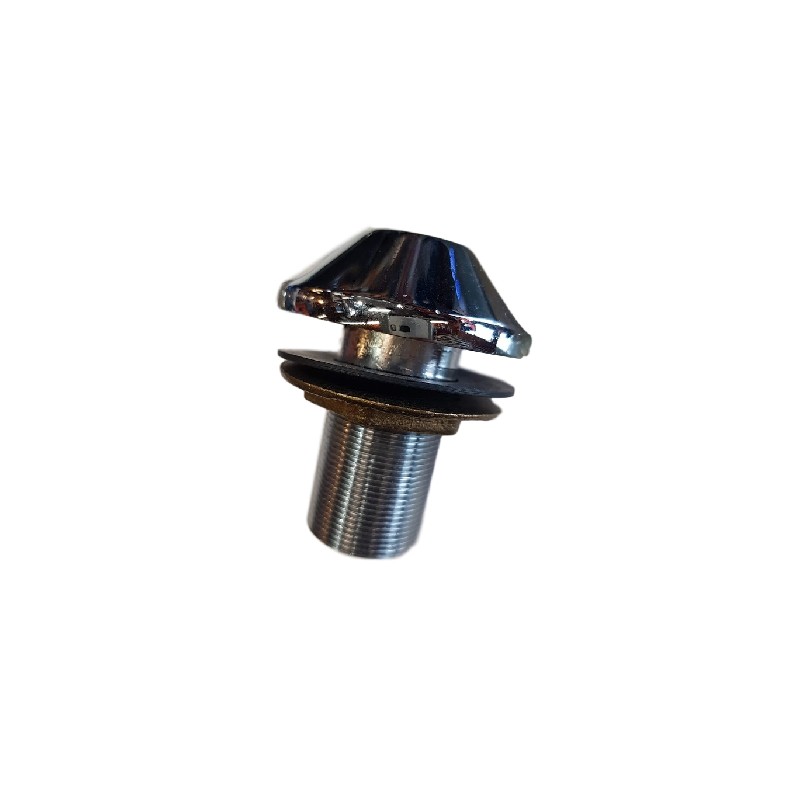

Verchromte Schalendurchführung

Bord-Durchbruch Ms58 Pilz-Ausführung 1/2"

Rumpfdurchlässe aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.
Können mit Kitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/2
Ø B 38 mm
C 94 mm
Ø D 70 mm
E 45 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema)
Ø A 20 mm
Ø B 3/4"
C 94 mm
Ø D40 mm
E 45 mm

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Decksverschraubung aus Edelstahl 316, wird mit Schlüssel geliefert.
Hier Modell für Benzin, obwohl das Foto das Modell für Diesel zeigt. Auf dem Produkt steht PETROL.

Ø Rohr 38 mm / 1.5"
Ø Loch 45 mm
Höhe gesamt 84 mm
Einbauhöhe 76 mm

Ersatzstopfen: 48750
Ersatzschlüssel: 48830

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Einfüllstutzen mit roter Kappe für Kraftstoff.
Länge der Einbettung: 70 mm
Ø des Einbauschachts: 52 mm
Innen-Ø des Anschlussschlauchs: 50 mm

Der Deckwassereinfüllstutzen ist in der Regel eine Öffnung auf dem Deck eines Bootes, die dazu dient, den Frischwassertank an Bord zu füllen. Diese Vorrichtung ist oft mit einem Stopfen oder Deckel versehen, um zu verhindern, dass Meerwasser oder andere Verunreinigungen in den Tank gelangen.

Runder Nable, ohne Loch, mit unverlierbarem Stopfen, mit O-Ring.
Polyamid weiß

EIGENSCHAFTEN
Ø Flansch 46 mm
Höhe 63 mm
Höhe Nable allein 27 mm
Ø Einbauhöhe 28 mm
Höhe der Einfassung 21 mm
Ø innen min. 19mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Weißes Polyamidkabel zum Anschrauben an Doppelschalen.
Nutzbare Wandstärke: 80 mm.
Verschluss mit einer Vierteldrehung.

Flansch Ø 43 mm.
Gesamthöhe 107 mm / Höhe Nable allein 96 mm.
Einbau-Ø 27 mm / Einbauhöhe 91 mm.
Min. Innen-Ø: 19 mm

ØA: 22.7mm
ØB: 1"
Länge. C: 62mm
Ø D: 39mm

nur 1 Stück verfügbar

Dieser verchromte Kunststoff-Durchführung 1/2" wurde entwickelt, um einen dichten und zuverlässigen Durchgang durch einen Rumpf, eine Wand oder einen Tank zu gewährleisten. Er besteht aus robustem Kunststoff mit verchromter Oberfläche, bietet eine gute Korrosionsbeständigkeit und verfügt über ein ansprechendes Design, das sich ideal für nautische Anwendungen eignet.
Mit einem 1/2"-Außengewinde ermöglicht er eine einfache und sichere Montage mit einer oeberwurfmutter. Seine Konstruktion gewährleistet eine gute Abdichtung, insbesondere in Verbindung mit einer geeigneten Dichtung oder Dichtungsmasse. Dieser leichte und langlebige Durchbruch eignet sich perfekt für Süß- oder Meerwasserinstallationen wie Abflusskreisläufe, Wasseranschlüsse oder oeberläufe.
Eigenschaften:
Typ: Durchbruch
Material: Kunststoff mit Chromoberfläche
Gewinde: 1/2"
Montage: Durchgangsbohrung mit oeberwurfmutter
Korrosionsbeständig
Verwendung in der Schifffahrt und im Sanitärbereich
Dieser Durchbruch ist ideal für Boote, Wohnmobile oder leichte technische Anlagen und vereint Funktionalität, Leichtigkeit und Ästhetik.
